分离原理及结构

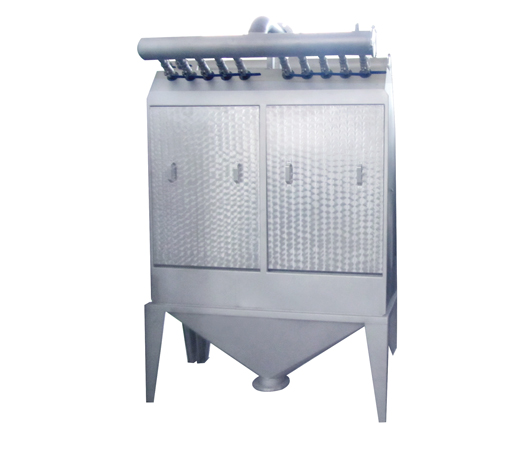

压力曲筛是一种依靠压力对湿物料进行筛分的高效率筛。它由筛面、筛箱、进料装置及出口组成，见图一。筛面是压力曲筛的关键部件，它由不锈钢楔形筛条编焊而成。湿物料有0.25～0.4Mpa压力下从喷嘴口高速喷出而产生切向力，物料在筛面上抹刮成薄薄的一层，使水和细物料均匀分散，而整个筛面得到有效的自清理。筛上物从出渣口排出，筛下物进入出浆口。
参数表
规格 |
筛面长度 (mm) |
筛面宽 (mm) |
物料压力 (MPa) |
筛缝宽度 (um) |
|
QS585×1 |
1600 |
585 |
0.25-0.4 |
50、75、100、120、150 |
|
QS585×2 |
1600 |
585 |
0.25-0.4 |
50、75、100、120、150 |
|
QS585×3 |
1600 |
585 |
0.25-0.4 |
50、75、100、120、150 |
|
QS710×1 |
1600 |
710 |
0.25-0.4 |
50、75、100、120、150 |
|
QS710×2 |
1600 |
710 |
0.25-0.4 |
50、75、100、120、150 |
|
QS710×3 |
1600 |
710 |
0.25-0.4 |
50、75、100、120、150 |
|
QS 800×1 |
1600 |
800 |
0.25-0.4 |
50、75、100、120、150 |
|
QS 800×2 |
1600 |
800 |
0.25-0.4 |
50、75、100、120、150 |
|
QS 800×3 |
1600 |
800 |
0.25-0.4 |
50、75、100、120、150 |
|
QS 800×4 |
1600 |
800 |
0.25-0.4 |
50、75、100、120、150 |
